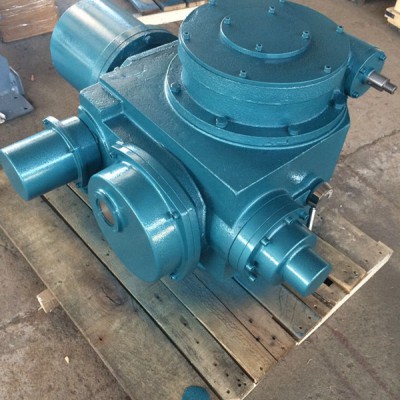

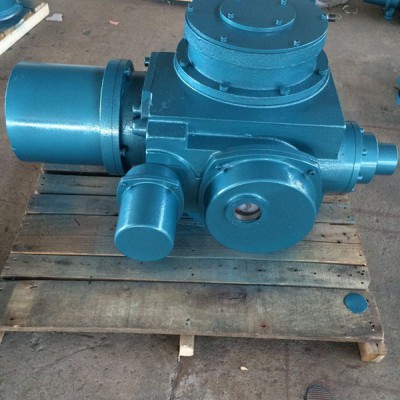

多回转推力型电动头DZW15T-24W
多回转推力型电动头，，是阀门实现开启、关闭或调节控制的驱动设备。该电装适用于风门、挡板门、风阀等。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
3.2.4防护等级：IP55 （特殊订货IP65、IP67）。
3.3 工作制：短时10分钟 （特殊订货30分钟）。
3.4.1 型号规格和主要性能参数见表1
表1
|
型号规格 |
公称转矩（N·m） |
公称推力（KN） |
zui大阀杆直径（mm） |
zui大转圈数（圈） |
手动 速比 |
输出转速（r/min） |
电机功率（KW） |
参考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，zui大转圈数为表1转圈数×10
3.4.2电机技术参数见表2
表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
电流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
四、安装、拆卸及注意事项
4.1本电动装置的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；
4.2安装时应保证维修检查人员拆卸各部件所需的空间；
4.3安装与阀门连接的牙嵌轴向间隙不少于1~2mm；
4.4与阀门连接的螺栓不得低于8.8级；
4.5当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；
4.6当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；
4.7安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；
4.8视窗不得与硬物碰撞；
4.9本电动装置为短时工作制，持续工作时间不得超过铭牌标定时间；
4.10阀门不经常使用时，应定期检查保养并操作运行，建议每月至少一次，运行时间不超过10分钟。
