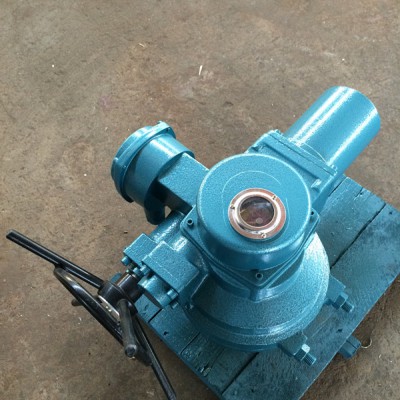

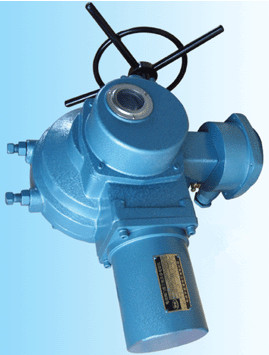

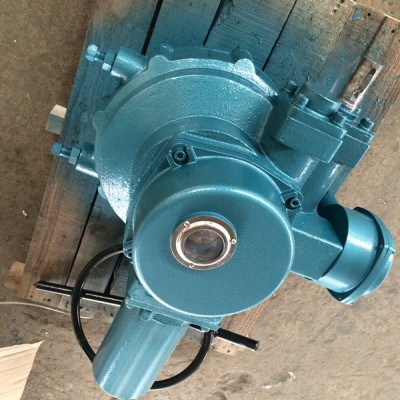

Q300-1W Q300-0.5W蝶阀驱动装置
Q系列电装适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门，产品性能稳定，手电动自由切换，操作简单。防护等级IP65（为67）。防爆等级为ExDII BT4，适用于对蝶阀、球阀等阀门进行操作，防护等级IP65，输出转矩范围：50-10000Nm，输出转速范围：1-2rpm.是阀门实现开启、关闭或调节控制的驱动设备。
型号示例：
1、DQW10-1EB 表示部分回转电动装置，输出转矩10kgf?m（100 N?m），输出转速1 r/min，隔爆型。
2、DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44 r/min,防爆一体化智能型。
3.工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2工作环境
3.2.1环境温度：-20~+60℃ （特殊订货 -40~+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的性气体混合物。
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟
主要产品型号有：Q10-1W Q20-1W Q30-1W Q40-1W Q60-1W Q90-1W Q120-1W Q200-0.5W Q250-0.5W Q300-0.5W Q400-0.5W Q500-0.5W等
